點膠機--高級編輯功能--陣列復制

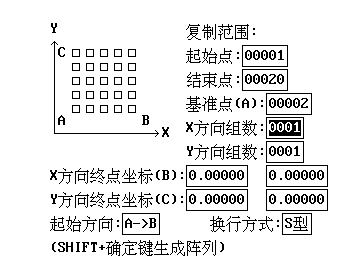

陣列復制功能主要用來將單個圖形以陣列的方式復制成多份，也可產生一個平行四邊形的陣列。

復制范圍：需要復制的圖形的起始加工點號和結束加工點號。

基準點A：需要復制的圖形上的某個參考點，教導XY方向間距時需要以    該點為基準，默認為選擇圖形的第一個點。

X方向組數：陣列的X方向組數。

Y方向組數：陣列的Y方向組數，只復制一次則將XY方向組數均設成1。

X方向終點B坐標：該坐標必須是X方向最后一組對應基準點A的坐標。

可直接按教導按鈕將當前坐標教導進去。

Y方向終點C坐標：該坐標必須是Y方向最后一組對應基準點A的坐標。

可直接按教導按鈕將當前坐標教導進去。

起始方向：是先由A到B還是先由A到C。

換行方式：有S形和Z形兩種，Z形換方式當加工完一行后會返回到起始    點開始加工下一行，S形換行則不會返回起始點而是以直接折回的方式    加工下一行。

按下定位鍵可定位到基準點。

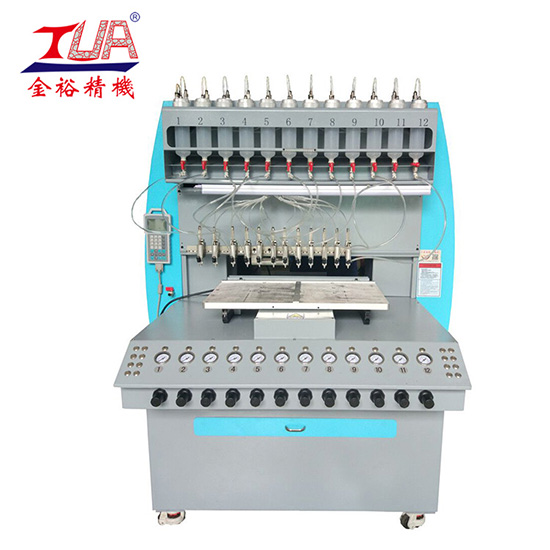

東莞市金裕自動化機械設備有限公司成立于2000年，金裕坐落于東莞市大嶺山向東工業區，創辦硅膠、PVC商標禮品生產設備.金裕研發的全自動全自動點膠機、矽膠機、油壓機、KPU鞋材機以及終于實現了的智能無人車間生產流水線，金裕的自動化設備可以做到讓你省人、省電、省管理。金裕公司歡迎新老顧客來訪，選擇金裕，沒有顧慮。m.shanghaizhaojing.com
